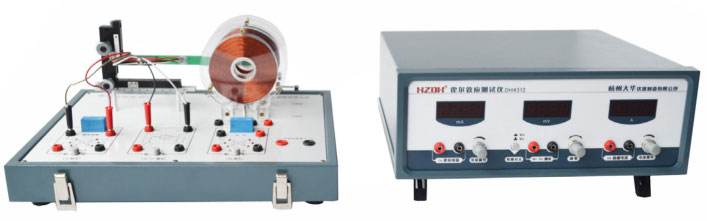

主要技術特點

1、採用空心線圈産生磁場。特點是磁場線性度好，沒有剩磁及磁飽和；在不同的勵磁電流下都可以做霍爾效應實驗；換向感應電勢小，不易損壞霍爾片和換向開關；另外，較低的磁場強度有利於減小副效應的影響；

2、採用高靈敏度的砷化镓霍爾元件
，配合空心線圈進行實驗，勵磁電流較小
，降低能耗，霍爾電勢的溫度漂移小；

3、採用繼電器切換電流方向，配以換向指示LED。使用壽命比閘刀開關延長2倍以上，操作又很簡便；

4、完善的霍爾片保護電路：設有過壓、過流和吸收電路，接線錯誤和頻繁換向不會造成霍爾片和儀器損壞。

主要實驗内容

1、霍爾效應原理；

2、測繪霍爾元件的V_H—I_S，V_H—I_M曲線；

3、瞭解霍爾電勢差V_H與霍爾元件工作電流I_S、磁感應強度B及勵磁電流I_M之間的關系；

4、利用霍爾效應測量磁感應強度B；

5、雙線圈磁場分布測試。

主要技術參數

1、勵磁恒流源0～0.5A，調節細度＜1mA，穩定度＜10^-5，3位半LED數顯；

2、樣品工作電流源0～3.5mA，調節細度＜10µA，穩定度＜10^-5，3位半LED數顯；

3、直流數字毫伏表0～20mV，分辨率10µV，3位半LED數顯；

4、砷化镓霍爾片，霍爾靈敏度≥150mV/(mA·T)；

5、二個勵磁線圈：線圈匝數1400匝(單個)；有效直徑72mm；二線圈中心間距52mm；

6、移動尺裝置：橫向移動距離70mm，縱向移動距離25mm，距離分辨率0.1mm。
